À quoi sert le capteur PMH dans un moteur ? Comprendre son rôle et son fonctionnement

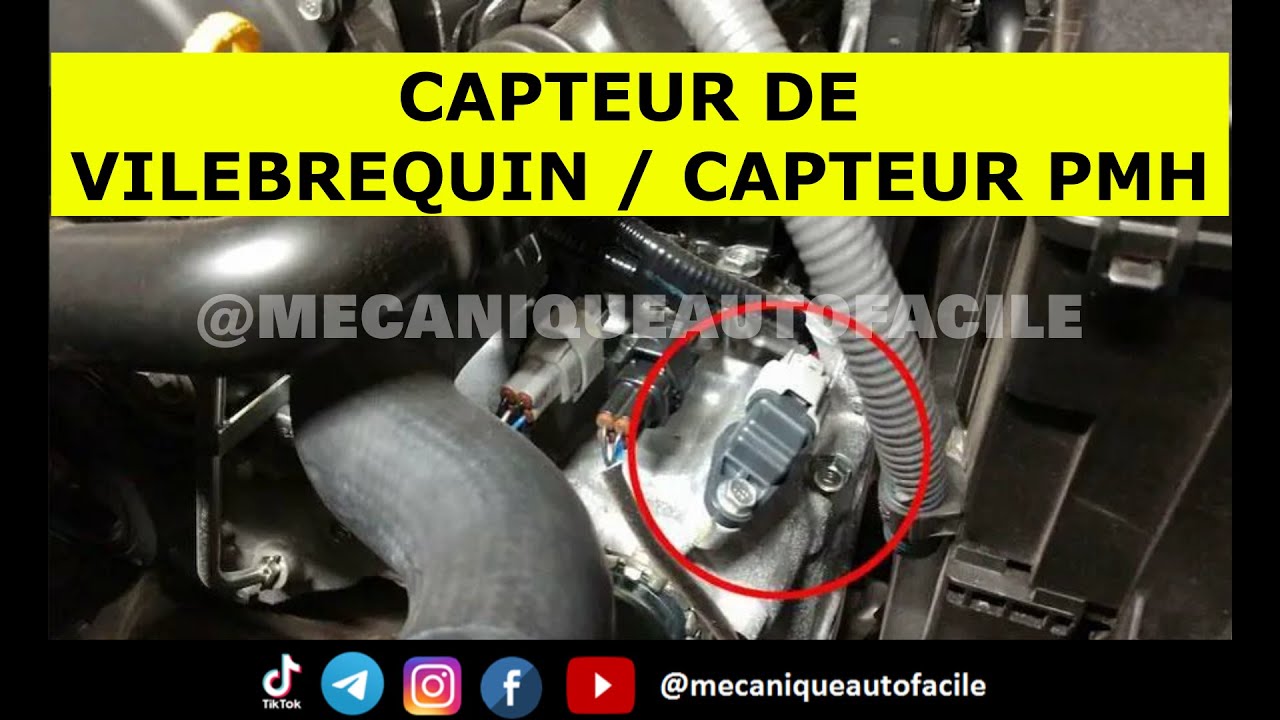

Le capteur PMH, ou capteur de position du point mort haut, est un composant essentiel du moteur, situé à proximité du volant moteur et du vilebrequin. Sa fonction principale est d’informer le calculateur électronique sur la position du point mort haut des pistons. Cette donnée est cruciale pour que la gestion moteur puisse calculer avec précision le régime moteur et synchroniser parfaitement l’injection de carburant ainsi que l’allumage.
Dans un moteur à quatre temps, bien que le piston puisse se trouver au même point mécanique, il peut être soit en phase de compression, soit en phase d’échappement. Pour lever cette ambiguïté, le calculateur s’appuie également sur les informations délivrées par le capteur d’arbre à cames, permettant une analyse fine du cycle de combustion en cours. Ce fonctionnement synchronisé garantit l’efficacité et la performance du moteur.
Le capteur PMH détecte la rotation du volant moteur via une roue dentée munie d’un repère spécifique. Il envoie un signal au calculateur chaque fois qu’il détecte ce repère, comptabilisant ainsi les dents qui passent pour suivre le rythme moteur. Ce système établit le fondement du fonctionnement du capteur PMH, assurant un suivi continu de la position des pistons et du régime moteur.
Les deux technologies principales du capteur PMH
Les capteurs PMH se divisent en deux catégories techniques :
- 🔧 Capteur inductif : il comprend un aimant et une bobine. La roue dentée métallique perturbe le champ magnétique lorsque ses dents passent devant le capteur, générant un signal électrique proportionnel à la vitesse de rotation. Ce signal est transmis sous forme d’une tension sinusoïdale au calculateur.
- 💡 Capteur à effet Hall : plus moderne et précis, il détecte électriquement les dents via un effet Hall. Cette technologie active délivre un signal numérique directement au calculateur, offrant de meilleures performances notamment à bas régime, malgré un coût plus élevé.
Les deux fonctionnements garantissent l’enregistrement de la position exacte du vilebrequin pour assurer la coordination du système d’injection.
Comment identifier les symptômes de pannes fréquentes du capteur PMH ?
Un dysfonctionnement du capteur de vilebrequin affecte directement la capacité du moteur à démarrer et à fonctionner normalement. Plusieurs symptômes de défaillance PMH peuvent apparaître :
- 🚦 Démarrage difficile ou impossible à chaud ou à froid.
- 🔄 Moteur qui cale fréquemment ou qui présente des à-coups.
- ⚠️ Allumage du voyant moteur (check engine) et activation du mode dégradé, limitant la puissance.
- ⏱️ Compte-tours erratique ou absent.
- ⛽ Consommation de carburant anormalement élevée et émissions polluantes accrues.
Ces signes nécessitent une attention immédiate, car ils peuvent conduire à des arrêts soudains du véhicule et impacter le système antipollution. Il est important de diagnostiquer un capteur PMH rapidement pour limiter les risques.
Les étapes clés du diagnostic du capteur PMH
Plusieurs méthodes permettent d’identifier une panne du capteur :
- 🔍 Inspection visuelle : vérifier l’état du capteur, la propreté et la solidité des connectiques.

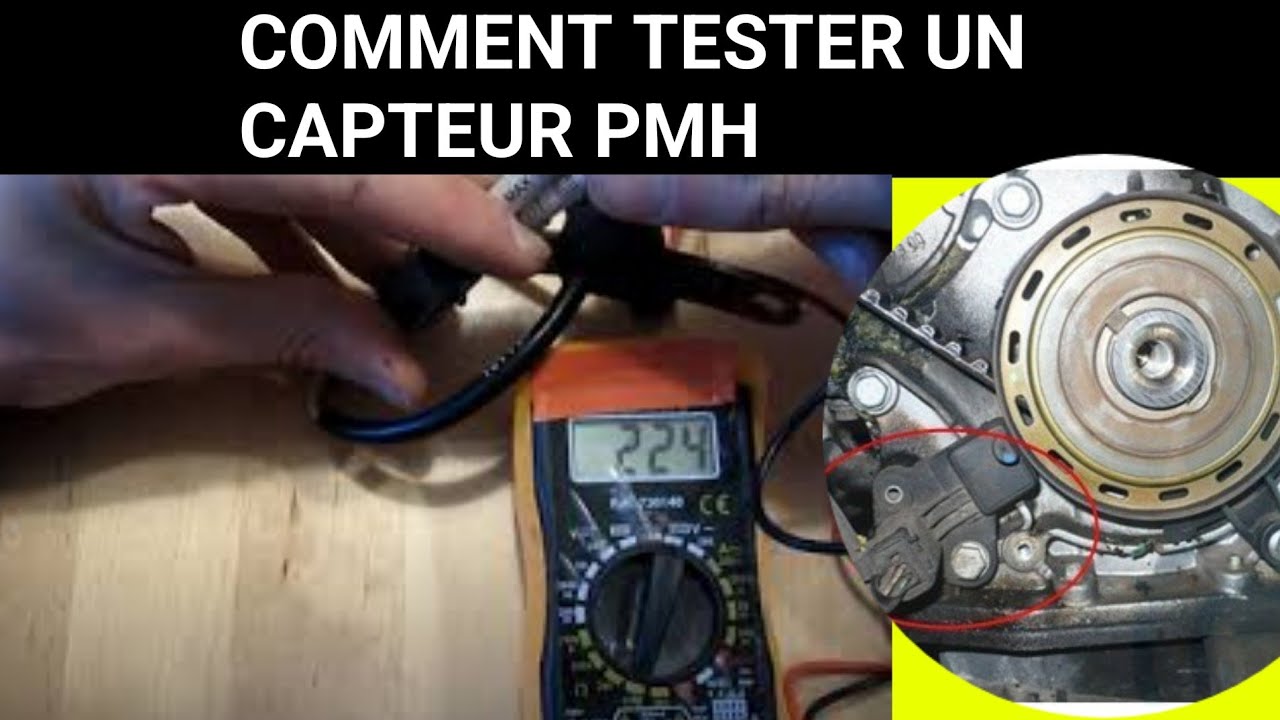

- 🔧 Contrôle à l’aide d’un multimètre : mesurer la résistance interne du capteur inductif, qui doit se situer entre 300 et 900 Ω selon les références constructeur.
- 📈 Test du signal électrique avec un oscilloscope, indispensable pour les capteurs à effet Hall, afin de contrôler la continuité et qualité du signal.
- 📟 Utilisation d’une valise de diagnostic professionnelle : relever les codes défauts d’erreur moteur PMH tels que P0322, signalant une absence ou anomalie de signal.
- ⚙️ Mesure de l’écartement entre le capteur et les dents du volant moteur, qui doit rester autour de 1 mm pour garantir une détection optimale.
Le diagnostic technique approfondi évite de procéder à un remplacement inutile et oriente vers la cause réelle des défaillances.
Comparaison des types de capteurs PMH et critères de choix en atelier
| ⚙️ Type de capteur | 💰 Coût moyen | 🛠️ Avantages | ❗ Limites |
|---|---|---|---|
| Inductif | 40 – 80 € | Simple, robuste, fiable pour les moteurs classiques | Moins précis à bas régime, sensible aux interférences magnétiques |
| À effet Hall (actif) | 80 – 120 € | Précis à bas régime, signal numérique stable, idéal pour moteurs modernes | Plus coûteux, nécessite équipement de diagnostic plus pointu |
Remplacement et maintenance du capteur PMH
Le changement du capteur PMH requiert souvent le démontage d’éléments moteurs selon l’emplacement. Un réglage précis de l’espacement est indispensable pour optimiser la détection. La réparation inclut également :
- 🔩 Contrôle de l’état du volant moteur et correction du vilebrequin si nécessaire, pour prévenir les problèmes futurs.
- 🧼 Nettoyage des connecteurs et vérification des faisceaux électriques.
- 🔄 Test complet post-remplacement via outil de diagnostic pour confirmer la suppression des codes d’erreur.
La durée de vie moyenne de ce composant est comprise entre 100 000 et 200 000 kilomètres, en fonction des conditions d’usage et de l’environnement du véhicule.
Quels sont les risques de rouler avec un capteur PMH défaillant ?
Le véhicule peut présenter des difficultés de démarrage, des calages fréquents, une perte de puissance et un allumage du témoin moteur. Ces problèmes peuvent conduire à une panne complète et augmenter les émissions polluantes.
Comment savoir si le capteur PMH est hors service ?
Outre les symptômes visibles tels que des difficultés de démarrage ou un compte-tours instable, utiliser un outil de diagnostic pour vérifier la présence de codes défauts spécifiques ou mesurer la résistance et le signal du capteur est recommandé.
Peut-on nettoyer un capteur PMH au lieu de le remplacer ?
Parfois, un simple nettoyage des connecteurs et la vérification de l’écartement suffisent à restaurer le bon fonctionnement, sauf en cas de dégradation interne du capteur qui nécessite un remplacement complet.
Le capteur PMH influence-t-il la consommation de carburant ?
Oui, une mauvaise synchronisation due à un capteur défaillant perturbe l’injection et l’allumage, ce qui peut entraîner une surconsommation et une hausse des émissions nocives pour l’environnement.
